| Model |
| Model |

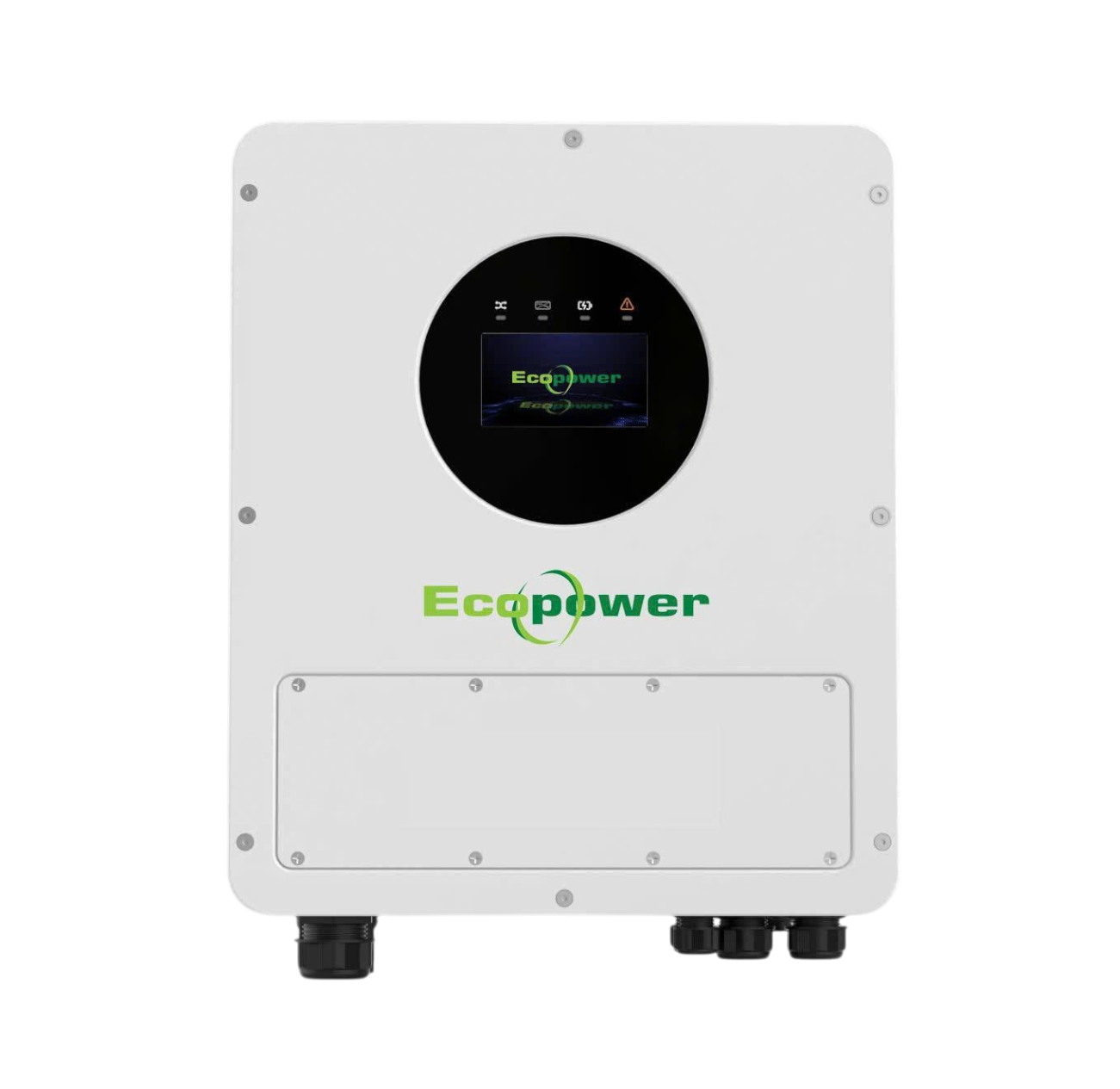

EP-6.6K-VM |
| Thông số ngõ vào AC (Line) |
| Công suất ngõ vào tối đa [VA/W] |
11500 |
| Dải điện áp ngõ vào [Vac] |
90-280 |
| Điện áp ngõ vào danh định [Vac] |
230 |
| Dạng sóng điện áp ngõ vào |
Hình sin (điện lưới hoặc máy phát) |
| Ngắt khi điện áp thấp [Vac] |
Thiết bị gia dụng (APL): 90±3;
Máy tính (UPS): 170±3 |
| Kết nối lại khi điện áp phục hồi [Vac] |
Thiết bị gia dụng (APL): 100±3;
Máy tính (UPS): 180±3 |
| Ngắt khi điện áp cao [Vac] |
280±3 |
| Kết nối lại khi điện áp cao phục hồi [Vac] |
270±3 |
| Điện áp AC đầu vào tối đa [Vac] |
280±3 |
| Dòng quá tải bypass tối đa [A] |
40 |
| Dòng đầu vào bypass tối đa [A] |
50 |
| Dòng inverter/rectifier tối đa [A] |
30 |
| Hiệu suất (chế độ line) |
>95% (tải định mức, pin sạc đầy) |
| Thời gian chuyển mạch (1 máy) [ms] |
10 (điển hình – UPS); 20 (điển hình – thiết bị gia dụng) |
| Thời gian chuyển mạch (chạy song song) [ms] |
50 (điển hình) |
| Pass-through không cần pin |
Có |
| Tần số đầu vào danh định [Hz] |
50/60 (tự nhận) |
| Ngắt khi tần số thấp [Hz] |
40±1 |
| Kết nối lại khi tần số thấp phục hồi [Hz] |
42±1 |
| Ngắt khi tần số cao [Hz] |
65±1 |
| Kết nối lại khi tần số cao phục hồi [Hz] |
63±1 |
| Thông số ngõ vào chuỗi PV |
| Công suất PV đầu vào tối đa [W] |
6600 + 6600 |
| Điện áp hở mạch PV tối đa [VDC] |
500 |
| Điện áp PV danh định [VDC] |
366 |
| Điện áp khởi động tối thiểu [VDC] |
75 |
| Dải MPPT [VDC] |
85 ~ 450 |
| Dòng PV đầu vào tối đa [A] |
18 + 18 |
| Dòng ngắn mạch PV tối đa (Isc) [A] |
27 + 27 |
| Số chuỗi trên mỗi MPPT |
1 + 1 |
| Số MPPT |
2 |
| Hiệu suất MPPT tối đa |
>99% |
| Thông số Smart Port (GEN) |
| Công suất đầu ra định mức [VA/W] |
6600 |
| Dải điện áp đầu vào [Vac] |
90-280 |
| Điện áp đầu vào danh định [Vac] |
230 |
| Dạng sóng điện áp đầu vào |
Hình sin (điện lưới hoặc máy phát) |
| Ngắt khi điện áp thấp [Vac] |
Thiết bị gia dụng (APL): 90±3;
Máy tính (UPS): 170±3 |
| Kết nối lại khi điện áp phục hồi [Vac] |
Thiết bị gia dụng (APL): 100±3;
Máy tính (UPS): 180±3 |
| Ngắt khi điện áp cao [Vac] |
280±3 |
| Kết nối lại khi điện áp cao phục hồi [Vac] |
270±3 |
| Điện áp AC đầu vào tối đa [Vac] |
280±3 |
| Dòng đầu vào tối đa [A] |
40 |
| Pass-through không cần pin |
Cần bật pin |
| Tần số đầu vào danh định [Hz] |
50/60 (tự nhận) |
| Ngắt khi tần số thấp [Hz] |
40±1 |
| Kết nối lại khi tần số thấp phục hồi [Hz] |
42±1 |
| Ngắt khi tần số cao [Hz] |
65±1 |
| Kết nối lại khi tần số cao phục hồi [Hz] |
63±1 |
| Thông số đầu ra AC / Smart Port (ngõ ra phụ) |
| Công suất đầu ra định mức [VA/W] |
6600 |
| Điện áp đầu ra danh định [Vac] |
220 / 230 / 240 (±5%) |
| Dòng đầu ra định mức [A] |
28.6 |
| Dòng đầu ra tối đa [A] |
40 |
| Tần số đầu ra danh định [Hz] |
50±0.3 / 60±0.3 (có thể chỉnh) |
| Khả năng chạy song song |
Có, tối đa 12 máy |
| Bảo vệ quá tải (tải SMPS) |
5s@≥150% tải; 10s@105%~150% tải |
| Khả năng quá công suất (surge) |
2* công suất định mức trong 5s |
| Khả năng khởi động tải điện (starting electric) |
Có |
| Bảo vệ ngắn mạch đầu ra |
Chế độ line: CB (circuit breaker);
Chế độ pin: Mạch điện tử |
| Dạng sóng điện áp đầu ra |
Sóng sin chuẩn |
| Giới hạn tải theo nhiệt độ (@Temp.) |
Khi nhiệt độ môi trường cao hơn "Td(45℃)", công suất đầu ra sẽ bị giảm (derating).
Điện áp đầu ra AC tối thiểu là 180V. |
| Thông số ngõ vào pin (Battery) |
| Công suất đầu vào tối đa [VA/W] |
6600 |
| Dải điện áp pin [VDC] |
40 ~ 60 |
| Điện áp pin danh định [VDC] |
48 |
| Dòng xả tối đa [A] |
140 |
| Dòng sạc từ PV tối đa [A] |
140 |
| Dòng sạc từ lưới tối đa [A] |
125 |
| Dòng sạc tối đa (PV+Lưới) [A] |
140 |
| Điện áp khởi động nguội [VDC] |
46 |
| Điện áp ngắt DC thấp [VDC]
(Tải < 50% / Tải ≥ 50%) |
43 / 42 |
| Cảnh báo & lỗi DC cao [VDC] |
62±0.4 |
| Điện áp phục hồi DC cao [VDC] |
60±0.4 |
| Hiệu suất sạc/xả tối đa |
93.5% |
| Giới hạn dòng sạc từ lưới (@Điện áp pin) (chỉ giữ thông số chữ) |
| I.max |
125A |
| I.min |
30A |
| Ghi chú |
Mối quan hệ giữa dòng sạc pin và điện áp lưới. |
| Giới hạn tải đầu ra (@Điện áp pin) (chỉ giữ thông số chữ) |
| Nguyên tắc |
Khi điện áp pin thấp hơn "Vbat1", công suất đầu ra sẽ bị giảm (derating).
Điện áp đầu ra AC tối thiểu là 180V. |
| V.bat0 |
42V |
| V.bat1 |
50V |
| V.bat2 |
62V |
| Thuật toán sạc |
| 3 giai đoạn |
Boost CC (giai đoạn dòng không đổi) ->
Boost CV (giai đoạn áp không đổi) ->
Float FV (giai đoạn áp không đổi) |
| Thiết lập loại pin |
| Loại pin |
Boost CC/CV |
Float |
| AGM |
56.4V |
54V |
| Flooded (ắc quy nước) |
58.4V |
54V |
| Tự cấu hình (Self-defined) |
Điều chỉnh được, tối đa 60V |
| Lithium |
|
|
|
| Thông số chung |
| Nhiệt độ vận hành (°C) |
-40 ~ 60, >45 giảm công suất (derating) |
| Độ ẩm vận hành (%) |
0 ~ 95 |
| Độ cao vận hành tối đa (m) |
3000 |
| Tự tiêu thụ khi chờ (W) |
<10 |
| Làm mát |
Quạt |
| Độ ồn (dB) |
≤55 dB(A) |
| Giao tiếp |
BMS: RS485/CAN; WIFI: RS232; Dry port |
| Chống sét |
DC Type III / AC Type III |
| Cấp bảo vệ |
IP65 |
| Kiểu lắp đặt |
Treo tường (Wall-mounted) |
| Bảo hành |
6 năm |
| Khối lượng tịnh / cả bì (kg) |
13 / 15 |
| Kích thước sản phẩm (D*W*H) (mm) |
379x451x135 |
| Kích thước đóng gói (D*W*H) (mm) |
481x564x223 |
